Quelle: Buch „Best of PRISMA“
Autor: Andreas Trögel

HIGH-RESOLUTION-PLOTTER FUR 2 FUNKTIONEN

LBL PLOT

SIZE 023 (426 Bytes)

Drucker (MAN)

Synthetisch

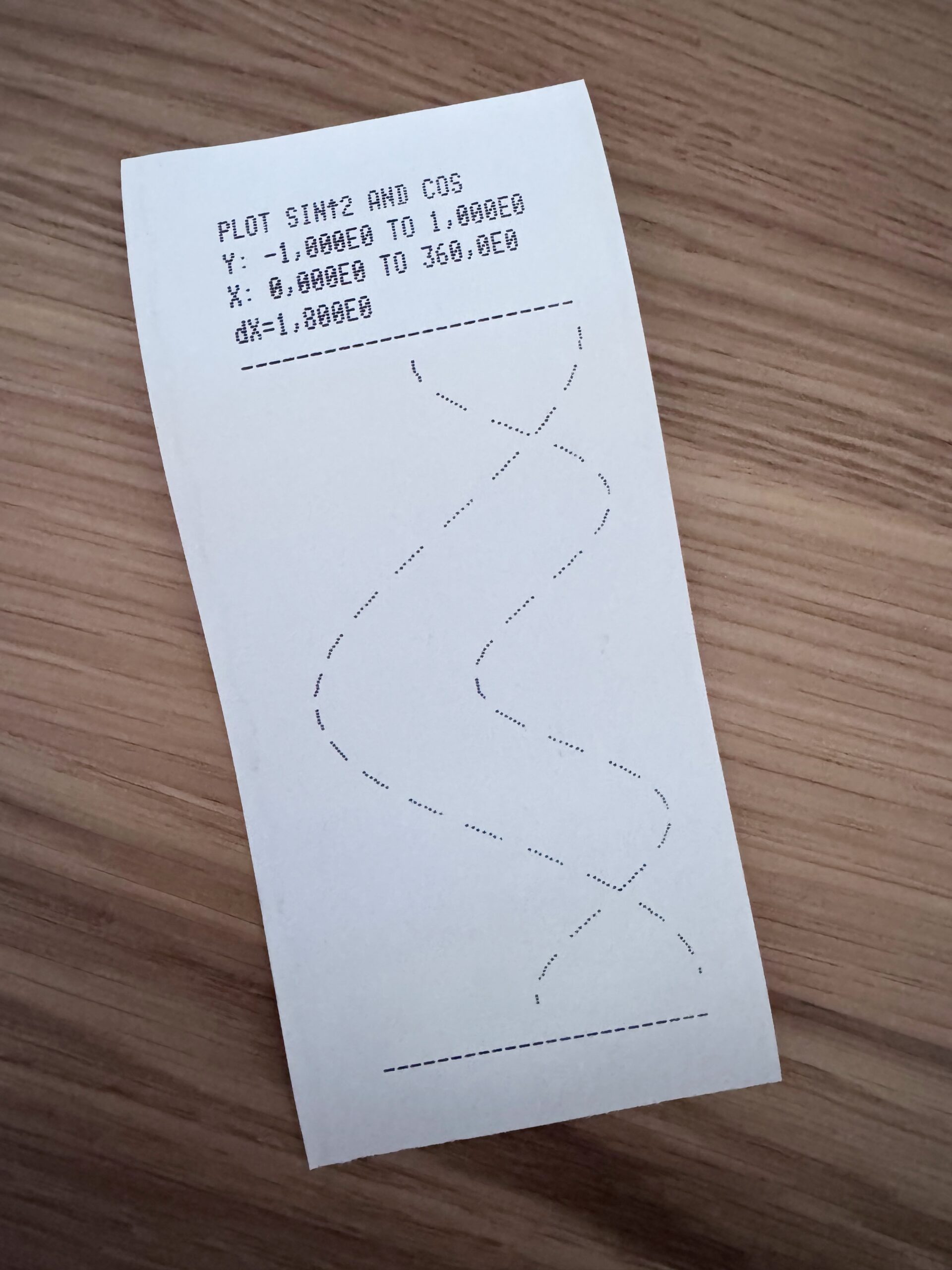

Das Programm PLOT dient zur graphischen Darstellung zweier Funktionen. Der Unterschied zu PRPLOT besteht in der deutlich höheren Auflösung und der Tatsache, daß man 2 Funktionen darstellen kann. Leider benötigt dieses Programm zur Ausführung auch wesentlich mehr Zeit als PRPLOT.

Zuerst werden beide Funktionen in den Programmspeicher eingegeben. Will man nur eine Funktion drucken, kann man als zweite Funktion die X-Achse drucken lassen. Die Funktion für die X-Achse ist schon im Programm eingebaut und wird bei der Abfrage der Funktionsnamen mit X=0 eingegeben.

Das Programm wird mit XEQ PLOT gestartet, worauf der Rechner nach beiden Funktionsnamen, den Druckbereichen und der Schrittweite für x fragt. Im Anschluß daran beginnt der Ausdruck. Einen neuen Ausdruck der Funktionen über anderen Bereichen erhält man durch XEQ NEU.

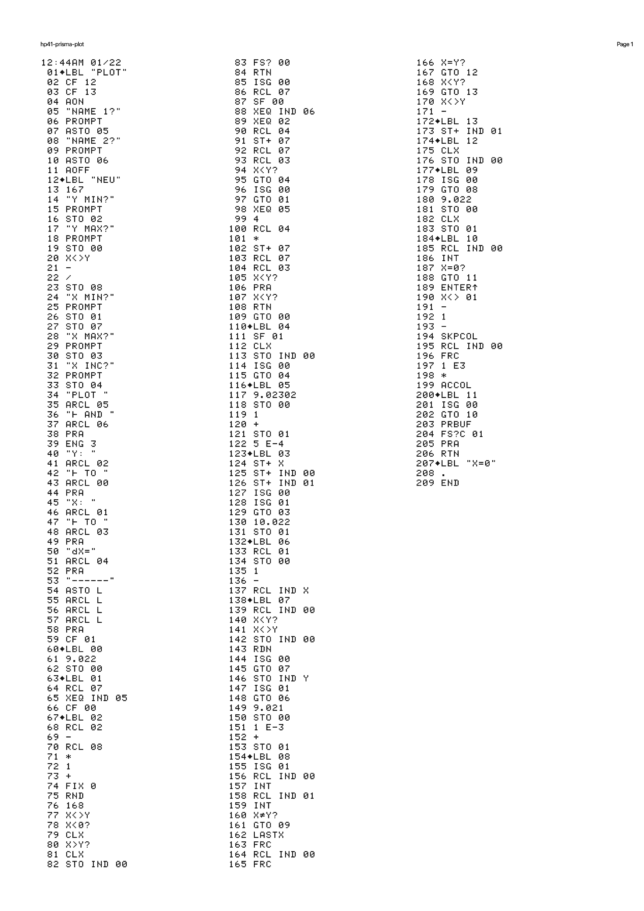

Barcode, RAW File und Ausdruck als PDF habe ich in diesem ZIP-Archiv bereitgestellt.
